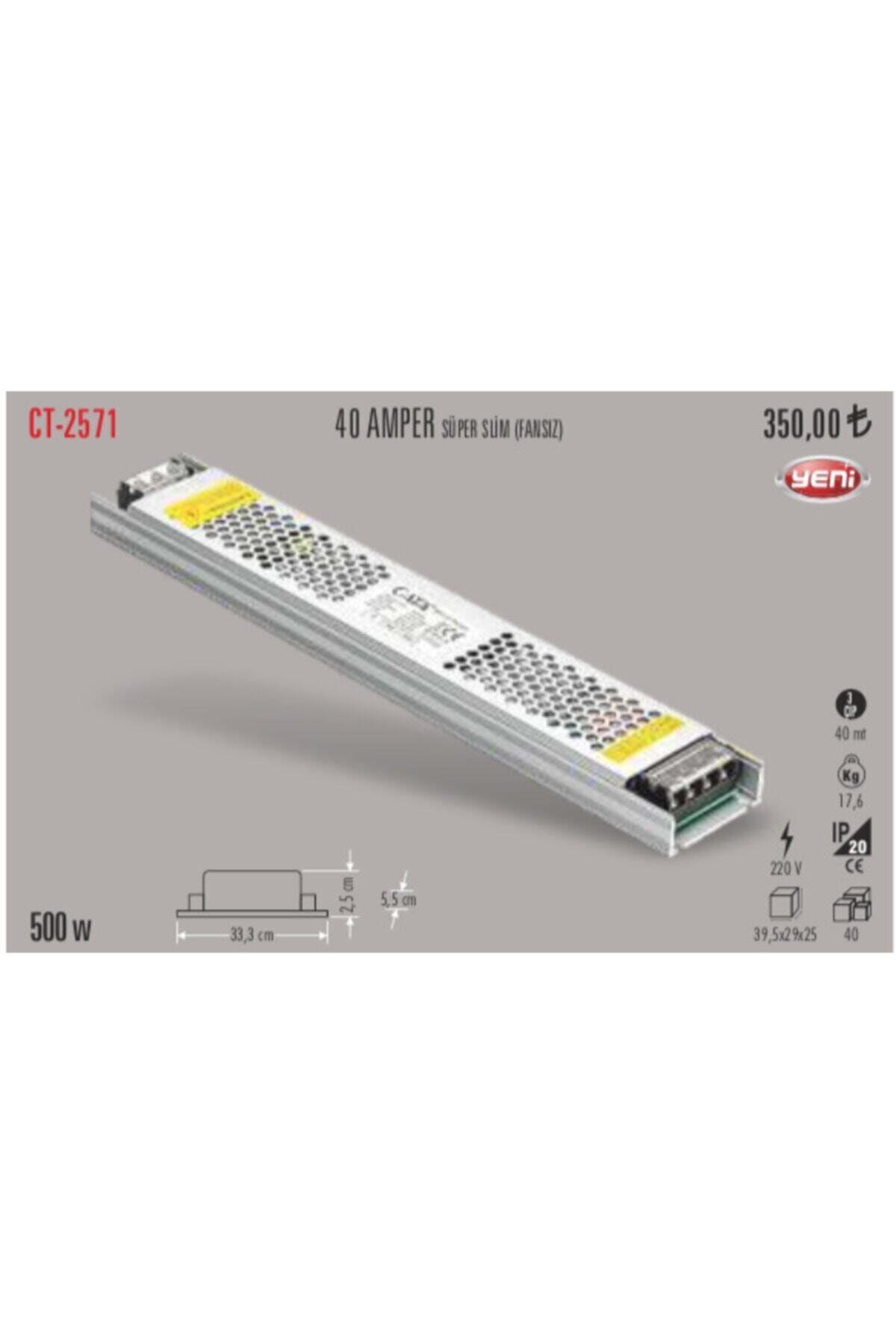

Güç:480 W
Giriş Gerilim: 220 - 240 V
Çıkış Gerilim: 12 V DC
Frekans Aralığı: 50-60 Hz
Çalıştırabileceği Led Uzunluğu: 40 metre
Beyan Akımı: 40 Amper
Koruma Sınıfı: İç Mekan
Ürün Ölçüleri: 33,3cm x 5,5cm x 2,5cm
Çalışma Sıcaklığı: -20°C - + 60°C
Kullanım Alanları
Cata CT 2571 trafo şerit ledlerde, güvenlik kameralarında ve tabela gibi yerlerde kullanıma uygundur.
Kullanım Talimatları
Ürününüzü teslim alırken fiziksel bir hasar olup olmadığını kontrol ettikten sonra ürünü teslim alınız.
Ürünle beraber gelmesi gereken aksesuarların kontrolünü yapınız.
Ürünü kullanım amacı dışında kullanmayınız.
Ürünün montajı uzman personel tarafından yapılması önerilir.
Ürün montajı esnasında elektriğin kapalı konumda olduğundan emin olunuz.
Ürünün teknik özelliklerinde belirtilen gerilim, güç, frekans değerleri dışında çalıştırmayınız.
Ürünün temizliği esnasında korozyon içermeyen maddeler kullanmaya dikkat ediniz.
Ürünün temizliği kuru materyallerle yapınız.
Ürüne kutu üzerinde belirtilen metraj bilgisinden daha uzun metrajlarda şerit led bağlanmasına dikkat ediniz.
Montaj / Demontaj Bilgisi
Ürünün AC/L , AC/N ve Topraklama simgesinin bulunduğu kısım giriş kısmıdır ve bu kısma şebekeden gelen 220 V elektrik L faz (genellikle kahverengi kablo), N kısmı nötr (genellikle mavi renk kablo) ve toprak kısmına sarı yeşil kablo gelecek şekilde bağlantı yapılmalıdır.
Ürünün V+ ve V- yazan kısmı 12V DC çıkış kısmıdır.
Çıkış tarafına şerit ledler kırmızı artı (+), siyah (-) gelecek şekilde bağlantı yapılmalıdır.
Ürünün demontajı montajının tam tersi olacak şekilde yapılmalıdır.
Dikkat Edilmesi Gereken Hususlar
Trafo girişi 170-260 ve çıkışı 12 volttur.
Ürünün ters bağlanması durumunda üründe hasar meydana gelecektir ve bu ürünü garanti kapsamı dışına çıkmasına sebep olur.
Manyetik etkilenme olmaması için iki trafonun birbirinden en az 1 metre uzakta olması gerekmektedir.
Trafonun hava alabileceği yerlerde kullanılması gerekmektedir.
